ULTRAJET®-koppling
MA-SYSTEM®

ULTRAJET®-koppling, klass B, är en koppling i rostfri plåt med EPDM-gummi. Undantag för DN250-300 där kopplingen är syrafast och klass C. Avsedd att användas vid sammankoppling av rör och rördelar i dag- och spillvatteninstallationer i bostäder, kontor och de flesta typer av offentliga lokaler. Viss försiktighet rekommenderas vad gäller sjukhus, industrier och liknande där spillvatten kan innehålla ämnen som kan angripa EPDM-gummimanschetten. ​​​​Kan kombineras med både ULTRAJET®/JET® G-A BOJA och ULTRAJET®/JET® KOMBI BOJA i alla dimensioner.

Svep: EN 1.4510/1.4511
Bygel: EN 1.4510/1.4511
Skruv: Klass 8.8, insexskruv, helgängad, M8-gänga.
Mutter: 17 H / AISI 1015
Packning: EPDM

Användningsområde: Inomhusavlopp
Standard (EN): EN 1.4510, 1.4511
Färg: Grå

    Teknisk fakta

    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198370 ULTRAJET®-koppling DN50 DN50 EC011508 7331178200071 0,10
    ULTRAJET®-koppling DN50 1198370
    Dim: DN50
    A mm: 73,0
    B mm: 39
    Material: Rostfri plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk

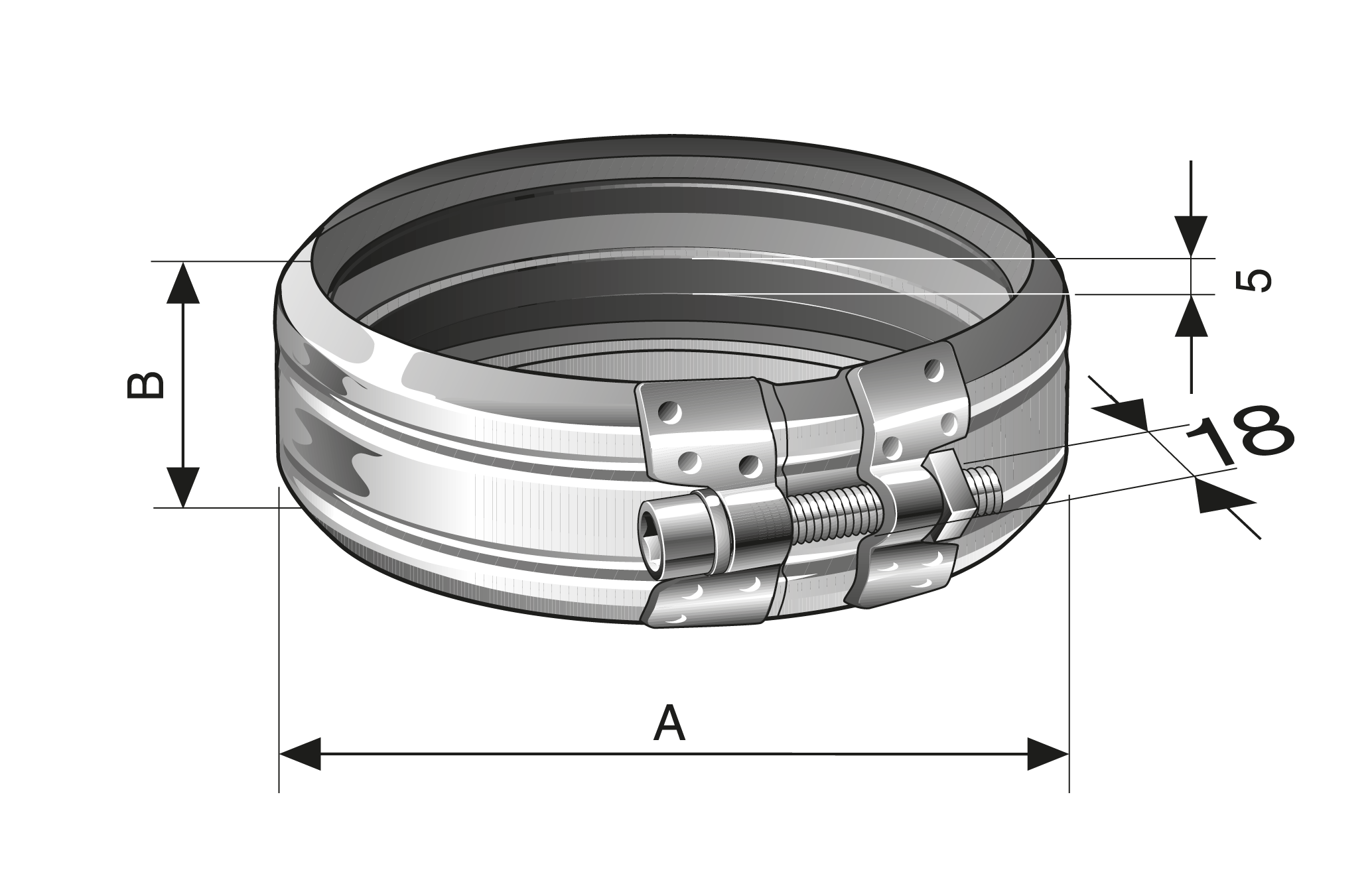

    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198371 ULTRAJET®-koppling DE75 DE75 EC011508 7331178200088 0,11
    ULTRAJET®-koppling DE75 1198371
    Dim: DE75
    A mm: 89,0
    B mm: 39
    Material: Rostfri plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198372 ULTRAJET®-koppling DN100 DN100 EC011508 7331178200095 0,15
    ULTRAJET®-koppling DN100 1198372
    Dim: DN100
    A mm: 125,0
    B mm: 45
    Material: Rostfri plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198373 ULTRAJET®-koppling DN150 DN150 EC011508 7331178200101 0,20
    ULTRAJET®-koppling DN150 1198373
    Dim: DN150
    A mm: 176,0
    B mm: 54
    Material: Rostfri plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198374 ULTRAJET®-koppling DN200 DN200 EC011508 7331178200248 0,6
    ULTRAJET®-koppling DN200 1198374
    Dim: DN200
    A mm: 225,0
    B mm: 67
    Material: Rostfri plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198375 ULTRAJET®-koppling DN250 DN250 EC011508 7331178200170 2,60
    ULTRAJET®-koppling DN250 1198375
    Dim: DN250
    A mm: 293,0
    B mm: 96
    Material: Syrafast plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim ETIM-klass EAN Vikt kg/st
    1198376 ULTRAJET®-koppling DN300 DN300 EC011508 7331178200187 1,1
    ULTRAJET®-koppling DN300 1198376
    Dim: DN300
    A mm: 345,0
    B mm: 96
    Material: Syrafast plåt
    Packning: EPDM
    Tullstatnummer: 73071990
    Försäljningsenhet: Stk
    ULTRAJET®-koppling | Mekaniska kopplingar i MA-SYSTEM®
    Se mått

    Bedömningar

    BVB logo
    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    pdf.preview Produktkatalog MA

    Produktkatalog MA

    pdf.preview Byggvarudeklaration MA Kopplingar

    Byggvarudeklaration MA Kopplingar

    pdf.preview EPD för MA och MA plus

    EPD för MA och MA plus

    Film

    Montering av ULTRAJET®-koppling på MA-RÖR®.

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70

    08-705 86 51

    ,

    0709 52 90 70

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78

    035-17 22 38

    ,

    0706-59 33 78

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Magnus Stierna
    Orderkoordinator
    035-17 21 40

    035-17 21 40

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    Hur monteras MA-SYSTEM®?

    Rör och rördelar sammanfogas enkelt med mekanisk koppling (ULTRAJET®- eller JET®-koppling) och skruvas åt med skruvdragare.

    Se våra monteringfilmer:

    •  JET®ETT-koppling

    •  ULTRAJET®-koppling

    •  JET®B-koppling

    •  JET®ELECTRIC-koppling

    •  JET®REDUX-koppling

    •  ULTRAJET®/JET® G-A BOJA



    Hur ska klamring av rörledningen utföras?

    Klamring av MA-SYSTEM® skall utföras så att rörskarven ej utsätts för sådana böj-påkänningar att läckage kan uppstå. Ledning utan rördelar klamras med max 2000 mm mellan klamringarna. Avståndet mellan klammer och koppling får vara max 750 mm. Stående ledning klamras med max 2000 mm mellan klamringarna eller max 2000 mm från ingjutning i bjälklag.

    Hur tjock är ytbeläggningen på MA-RÖR® och MA Rördelar?

    Rör och rördelar är belagda med epoxi och uppfyller med goda marginaler kraven enligt tillverkningsstandarden EN877. Nedan anges epoxibeläggningens minimumtjocklek.


    Rör
    Utvändigt: 40 µm
    Invändigt: 120 µm

    Rördelar
    Utvändigt: 120 µm
    Invändigt: 120 µm

    Var kan jag få tag på MA-SYSTEM®?

    MA-SYSTEM® finns lagerfört på i princip alla större grossistlager i Sverige. Vi har även vårt centrallager i Halmstad, vilket gör att vi snabbt och enkelt kan distribuera ut produkter som efterfrågas. Vi har även försäljning i Norge och Danmark.

    Vilken brandklassning har MA-SYSTEM®?

    MA-SYSTEM® är testat och godkänt i sin helhet och har blvit klassificerat A2 s1 d0, vilket är en stark klassning för produktens brandtekniska beteende.

    A2: Obrännbart material
    s1: Byggnadsdelen får avge mycket begränsad mängd med brandgaser
    d0: brinnande droppar eller partiklar får inte avges från byggnadsdelen

    Finns MA-SYSTEM® med i MagiCAD?

    Ja, MA-SYSTEM® med systemets ingående komponenter finns som BIM-objekt i MagiCAD för Revit, samt som epj-template för AutoCAD.

    Sök efter Gustavsberg Rörsystem och få tillgång till våra produkter i MagiCAD HÄR.

    Hur ofta bör man montera MA stamrörsstöd i en byggnad?

    Vi rekommenderar montage av MA stamrörsstöd på stående samlingsledning var 3:e våning. På detta vis minskar risken att det bildas stomljud samt att samlingsledningen avlastas.

    Är alla produkter i MA-SYSTEM® godkända av Säker Vatten?

    Alla monteringsanvisningarna i MA-SYSTEM® är godkända av Branschregler Säker Vatteninstallation.
