MA Spiralgrenrör 88°
MA-SYSTEM®

MA Spiralgrenrör är ett mufflöst grenrör i MA-SYSTEM®  som är utrustat med invändiga vingar upptill och nedtill, samt ett breddat midjemått. Finns i tre utföranden: Enkel, dubbel och hörnvariant. Produkten lämpar sig framför allt för montage i högre byggnader.

  • Förbättrat luftflöde
  • Bryter strukturen i spillvattnet
  • Skapar rotation
Användningsområde: Inomhusavlopp
Standard (EN): EN 877
Material: Gjutjärn
Färg: Svart
Ytbeläggning inv.: 120 µm epoxy
Ytbeläggning utv.: 120 µm epoxy

    Teknisk fakta

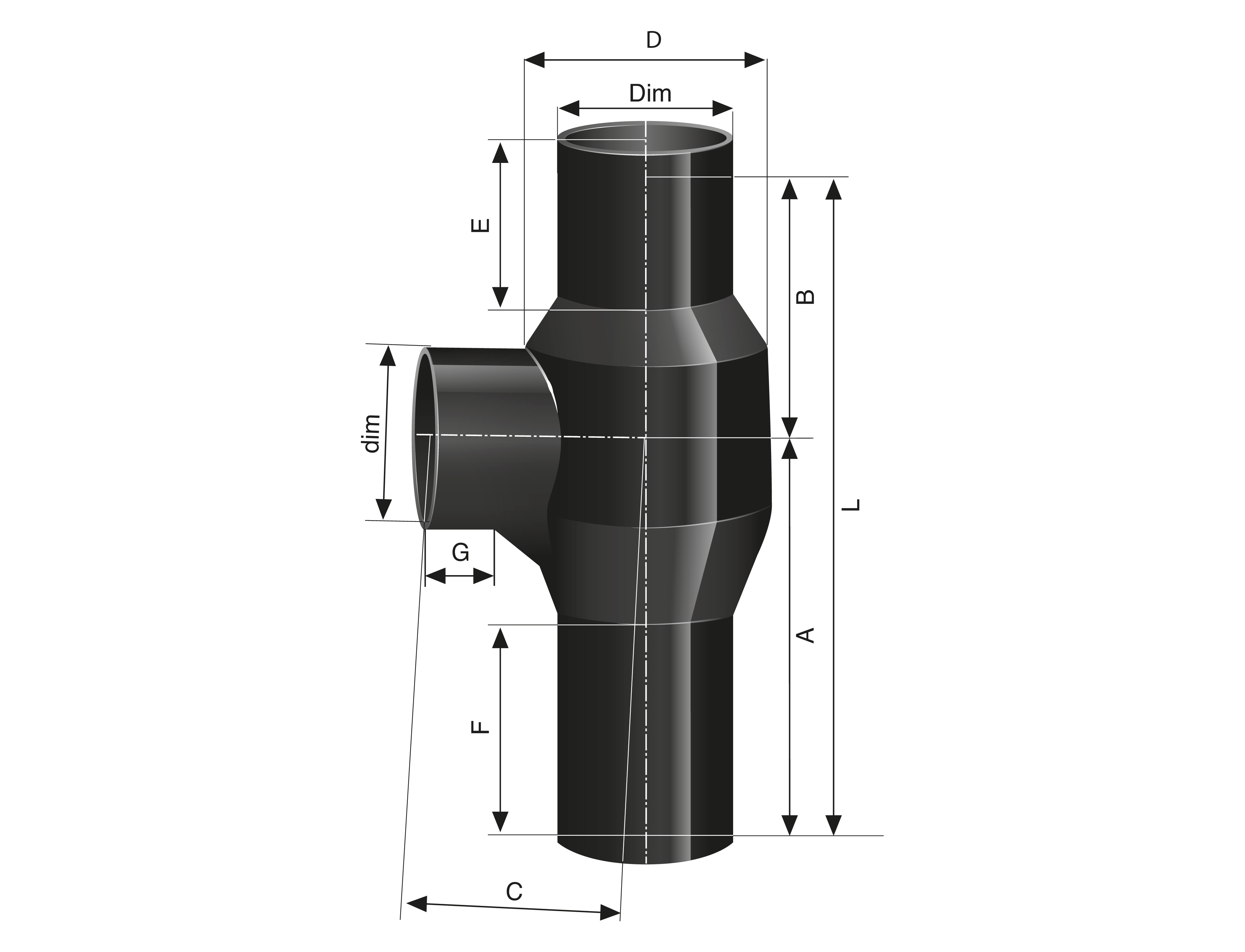

    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1194650 MA Spiralgrenrör 88° DN100 DN100 100 EC003025 7331178113371 7,4
    MA Spiralgrenrör 88° DN100 1194650
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    D mm: 150,0
    E mm: 105
    F mm: 220
    G mm: 45
    L mm (längd): 540
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Spiralgrenrör | Rördel i MA-SYSTEM® för höga byggnader
    Se mått

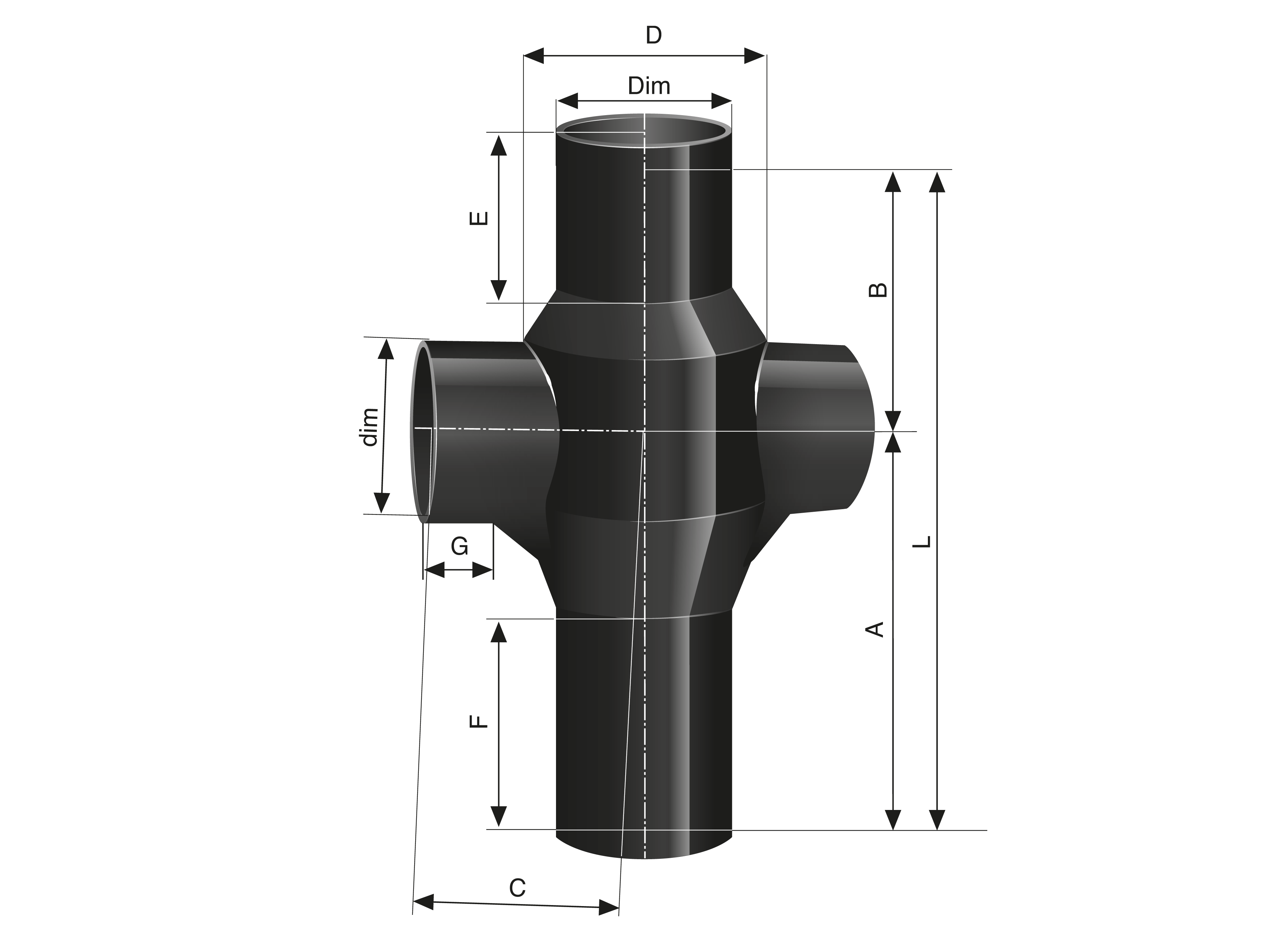

    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1194647 MA Spiral-dubbelgrenrör 88° DN100 DN100 100 EC003026 7331178113388 7,8
    MA Spiral-dubbelgrenrör 88° DN100 1194647
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    D mm: 150,0
    E mm: 105
    F mm: 220
    G mm: 45
    L mm (längd): 540
    Antal anslutningar: 4
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Spiralgrenrör | Rördel i MA-SYSTEM® för höga byggnader
    Se mått

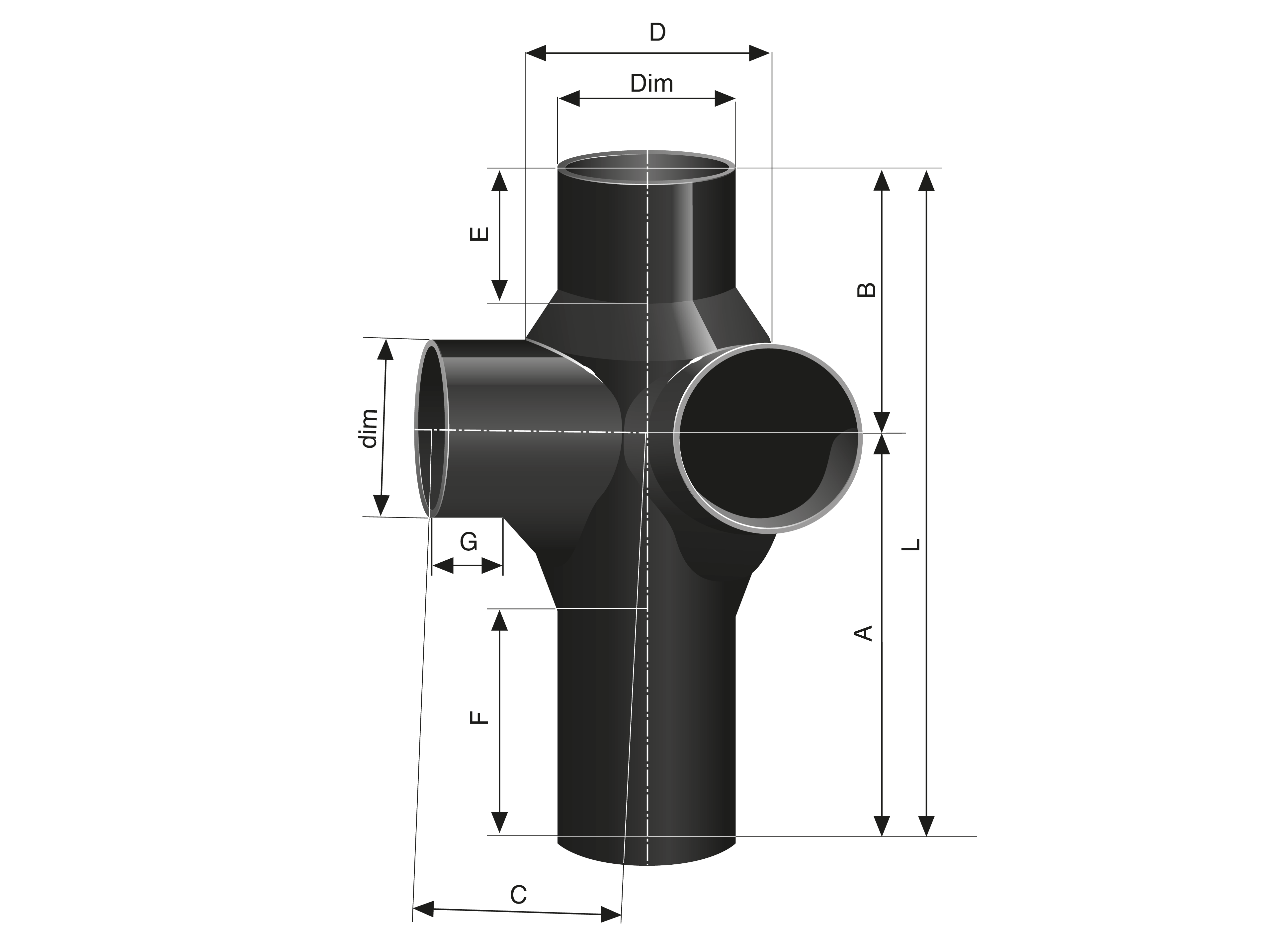

    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1194648 MA Spiral-hörngrenrör 88° DN100 DN100 100 EC003026 7331178113395 7,5
    MA Spiral-hörngrenrör 88° DN100 1194648
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    D mm: 150,0
    E mm: 105
    F mm: 220
    G mm: 45
    L mm (längd): 540
    Antal anslutningar: 4
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Spiralgrenrör | Rördel i MA-SYSTEM® för höga byggnader
    Se mått

    Bedömningar

    BVB logo
    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    pdf.preview Produktkatalog MA

    Produktkatalog MA

    pdf.preview Byggvarudeklaration MA

    Byggvarudeklaration MA

    pdf.preview Faktablad MA Spiralgrenrör

    Faktablad MA Spiralgrenrör

    pdf.preview EPD för MA och MA plus

    EPD för MA och MA plus

    Film

    MA Spiralgrenrör

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70

    08-705 86 51

    ,

    0709 52 90 70

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78

    035-17 22 38

    ,

    0706-59 33 78

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Magnus Stierna
    Orderkoordinator
    035-17 21 40

    035-17 21 40

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    Finns MA-SYSTEM® med i MagiCAD?

    Ja, MA-SYSTEM® med systemets ingående komponenter finns som BIM-objekt i MagiCAD för Revit, samt som epj-template för AutoCAD.

    Sök efter Gustavsberg Rörsystem och få tillgång till våra produkter i MagiCAD HÄR.

    Vilken brandklassning har MA-SYSTEM®?

    MA-SYSTEM® är testat och godkänt i sin helhet och har blvit klassificerat A2 s1 d0, vilket är en stark klassning för produktens brandtekniska beteende.

    A2: Obrännbart material
    s1: Byggnadsdelen får avge mycket begränsad mängd med brandgaser
    d0: brinnande droppar eller partiklar får inte avges från byggnadsdelen

    Var kan jag få tag på MA-SYSTEM®?

    MA-SYSTEM® finns lagerfört på i princip alla större grossistlager i Sverige. Vi har även vårt centrallager i Halmstad, vilket gör att vi snabbt och enkelt kan distribuera ut produkter som efterfrågas. Vi har även försäljning i Norge och Danmark.

    Hur tjock är ytbeläggningen på MA-RÖR® och MA Rördelar?

    Rör och rördelar är belagda med epoxi och uppfyller med goda marginaler kraven enligt tillverkningsstandarden EN877. Nedan anges epoxibeläggningens minimumtjocklek.


    Rör
    Utvändigt: 40 µm
    Invändigt: 120 µm

    Rördelar
    Utvändigt: 120 µm
    Invändigt: 120 µm

    Hur ska klamring av rörledningen utföras?

    Klamring av MA-SYSTEM® skall utföras så att rörskarven ej utsätts för sådana böj-påkänningar att läckage kan uppstå. Ledning utan rördelar klamras med max 2000 mm mellan klamringarna. Avståndet mellan klammer och koppling får vara max 750 mm. Stående ledning klamras med max 2000 mm mellan klamringarna eller max 2000 mm från ingjutning i bjälklag.

    Hur monteras MA-SYSTEM®?

    Rör och rördelar sammanfogas enkelt med mekanisk koppling (ULTRAJET®- eller JET®-koppling) och skruvas åt med skruvdragare.

    Se våra monteringfilmer:

    •  JET®ETT-koppling

    •  ULTRAJET®-koppling

    •  JET®B-koppling

    •  JET®ELECTRIC-koppling

    •  JET®REDUX-koppling

    •  ULTRAJET®/JET® G-A BOJA



    Är alla produkter i MA-SYSTEM® godkända av Säker Vatten?

    Alla monteringsanvisningarna i MA-SYSTEM® är godkända av Branschregler Säker Vatteninstallation.
