MA Grenrör 88°
MA-SYSTEM®

Grenrör med sidoanslutning och 88 (45) graders avvinkling. Sammankopplas med mekanisk koppling och MA-RÖR®.

Användningsområde: Inomhusavlopp
Standard (EN): EN 877
Material: Gjutjärn
Färg: Svart
Ytbeläggning inv.: 120 µm epoxy
Ytbeläggning utv.: 120 µm epoxy

    Teknisk fakta

    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193027 MA Grenrör 88° DN50 DN50 50 EC003025 7331178111391 1,0
    MA Grenrör 88° DN50 1193027
    Dim: DN50
    dim: 50
    A mm: 79,0
    B mm: 66
    C mm: 80,0
    L mm (längd): 145
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®

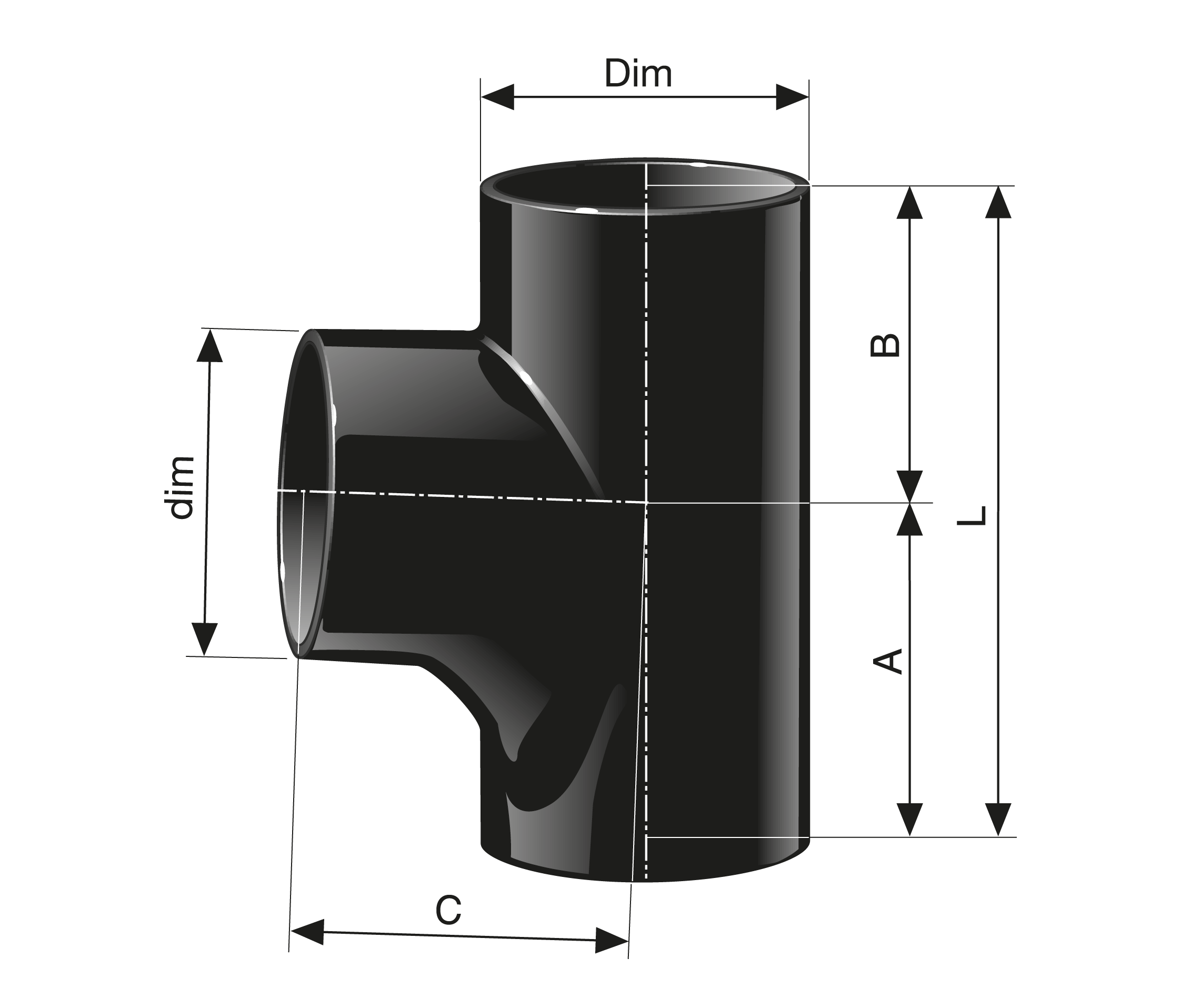

    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193031 MA Grenrör 88° DE75/DE50 DE75 50 EC003025 7331178111414 1,3
    MA Grenrör 88° DE75/DE50 1193031
    Dim: DE75
    dim: 50
    A mm: 83,0
    B mm: 72
    C mm: 90,0
    L mm (längd): 155
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193032 MA Grenrör 88° DE75 DE75 75 EC003025 7331178111438 1,4
    MA Grenrör 88° DE75 1193032
    Dim: DE75
    dim: 75
    A mm: 97,0
    B mm: 83
    C mm: 95,0
    L mm (längd): 180
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193070 MA Grenrör 88° DN100/DN50 DN100 50 EC003025 7331178111476 2,2
    MA Grenrör 88° DN100/DN50 1193070
    Dim: DN100
    dim: 50
    A mm: 94,0
    B mm: 76
    C mm: 105,0
    L mm (längd): 170
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193091 MA Grenrör 88° DN100/DE75 DN100 75 EC003025 7331178111490 2,9
    MA Grenrör 88° DN100/DE75 1193091
    Dim: DN100
    dim: 75
    A mm: 102,0
    B mm: 88
    C mm: 110,0
    L mm (längd): 190
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193090 MA Grenrör 88° DN100 DN100 100 EC003025 7331178111520 3,0
    MA Grenrör 88° DN100 1193090
    Dim: DN100
    dim: 100
    A mm: 115,0
    B mm: 105
    C mm: 115,0
    L mm (längd): 220
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193086 MA Grenrör 88° DN150/DN100 DN150 100 EC003025 7331178111599 5,7
    MA Grenrör 88° DN150/DN100 1193086
    Dim: DN150
    dim: 100
    A mm: 130,0
    B mm: 115
    C mm: 145,0
    L mm (längd): 245
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193078 MA Grenrör 88° DN150 DN150 150 EC003025 7331178111629 7,5
    MA Grenrör 88° DN150 1193078
    Dim: DN150
    dim: 150
    A mm: 156,0
    B mm: 142
    C mm: 155,0
    L mm (längd): 298
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193283 MA Grenrör 88° DN200 DN200 200 EC003025 7331178114118 10,8
    MA Grenrör 88° DN200 1193283
    Dim: DN200
    dim: 200
    A mm: 180,0
    B mm: 184
    C mm: 180,0
    L mm (längd): 360
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193284 MA Grenrör 88° DN250 DN250 250 EC003025 7331178114125 19,8
    MA Grenrör 88° DN250 1193284
    Dim: DN250
    dim: 250
    A mm: 225,0
    B mm: 230
    C mm: 225,0
    L mm (längd): 450
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193285 MA Grenrör 88° DN300 DN300 300 EC003025 7331178114132 32,0
    MA Grenrör 88° DN300 1193285
    Dim: DN300
    dim: 300
    A mm: 265,0
    B mm: 271
    C mm: 256,0
    L mm (längd): 530
    Antal anslutningar: 3
    Vinkel (grader): 88
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör 88° | Gjutna rördelar i MA-SYSTEM®
    Se mått

    Bedömningar

    BVB logo
    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    pdf.preview Produktkatalog MA

    Produktkatalog MA

    pdf.preview Byggvarudeklaration MA

    Byggvarudeklaration MA

    pdf.preview EPD för MA och MA plus

    EPD för MA och MA plus

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70

    08-705 86 51

    ,

    0709 52 90 70

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78

    035-17 22 38

    ,

    0706-59 33 78

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Magnus Stierna
    Orderkoordinator
    035-17 21 40

    035-17 21 40

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    Finns MA-SYSTEM® med i MagiCAD?

    Ja, MA-SYSTEM® med systemets ingående komponenter finns som BIM-objekt i MagiCAD för Revit, samt som epj-template för AutoCAD.

    Sök efter Gustavsberg Rörsystem och få tillgång till våra produkter i MagiCAD HÄR.

    Vilken brandklassning har MA-SYSTEM®?

    MA-SYSTEM® är testat och godkänt i sin helhet och har blvit klassificerat A2 s1 d0, vilket är en stark klassning för produktens brandtekniska beteende.

    A2: Obrännbart material
    s1: Byggnadsdelen får avge mycket begränsad mängd med brandgaser
    d0: brinnande droppar eller partiklar får inte avges från byggnadsdelen

    Var kan jag få tag på MA-SYSTEM®?

    MA-SYSTEM® finns lagerfört på i princip alla större grossistlager i Sverige. Vi har även vårt centrallager i Halmstad, vilket gör att vi snabbt och enkelt kan distribuera ut produkter som efterfrågas. Vi har även försäljning i Norge och Danmark.

    Hur tjock är ytbeläggningen på MA-RÖR® och MA Rördelar?

    Rör och rördelar är belagda med epoxi och uppfyller med goda marginaler kraven enligt tillverkningsstandarden EN877. Nedan anges epoxibeläggningens minimumtjocklek.


    Rör
    Utvändigt: 40 µm
    Invändigt: 120 µm

    Rördelar
    Utvändigt: 120 µm
    Invändigt: 120 µm

    Hur ska klamring av rörledningen utföras?

    Klamring av MA-SYSTEM® skall utföras så att rörskarven ej utsätts för sådana böj-påkänningar att läckage kan uppstå. Ledning utan rördelar klamras med max 2000 mm mellan klamringarna. Avståndet mellan klammer och koppling får vara max 750 mm. Stående ledning klamras med max 2000 mm mellan klamringarna eller max 2000 mm från ingjutning i bjälklag.

    Hur monteras MA-SYSTEM®?

    Rör och rördelar sammanfogas enkelt med mekanisk koppling (ULTRAJET®- eller JET®-koppling) och skruvas åt med skruvdragare.

    Se våra monteringfilmer:

    •  JET®ETT-koppling

    •  ULTRAJET®-koppling

    •  JET®B-koppling

    •  JET®ELECTRIC-koppling

    •  JET®REDUX-koppling

    •  ULTRAJET®/JET® G-A BOJA



    Är alla produkter i MA-SYSTEM® godkända av Säker Vatten?

    Alla monteringsanvisningarna i MA-SYSTEM® är godkända av Branschregler Säker Vatteninstallation.
