MA Grenrör 45°
MA-SYSTEM®

Grenrör med sidoanslutning och 45 graders avvinkling. Sammankopplas med mekanisk koppling och MA-RÖR®.

Användningsområde: Inomhusavlopp
Standard (EN): EN 877
Material: Gjutjärn
Färg: Svart
Ytbeläggning inv.: 120 µm epoxy
Ytbeläggning utv.: 120 µm epoxy

    Teknisk fakta

    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193423 MA Grenrör 45° DN50 DN50 50 EC003025 7331178110820 1,2
    MA Grenrör 45° DN50 1193423
    Dim: DN50
    dim: 50

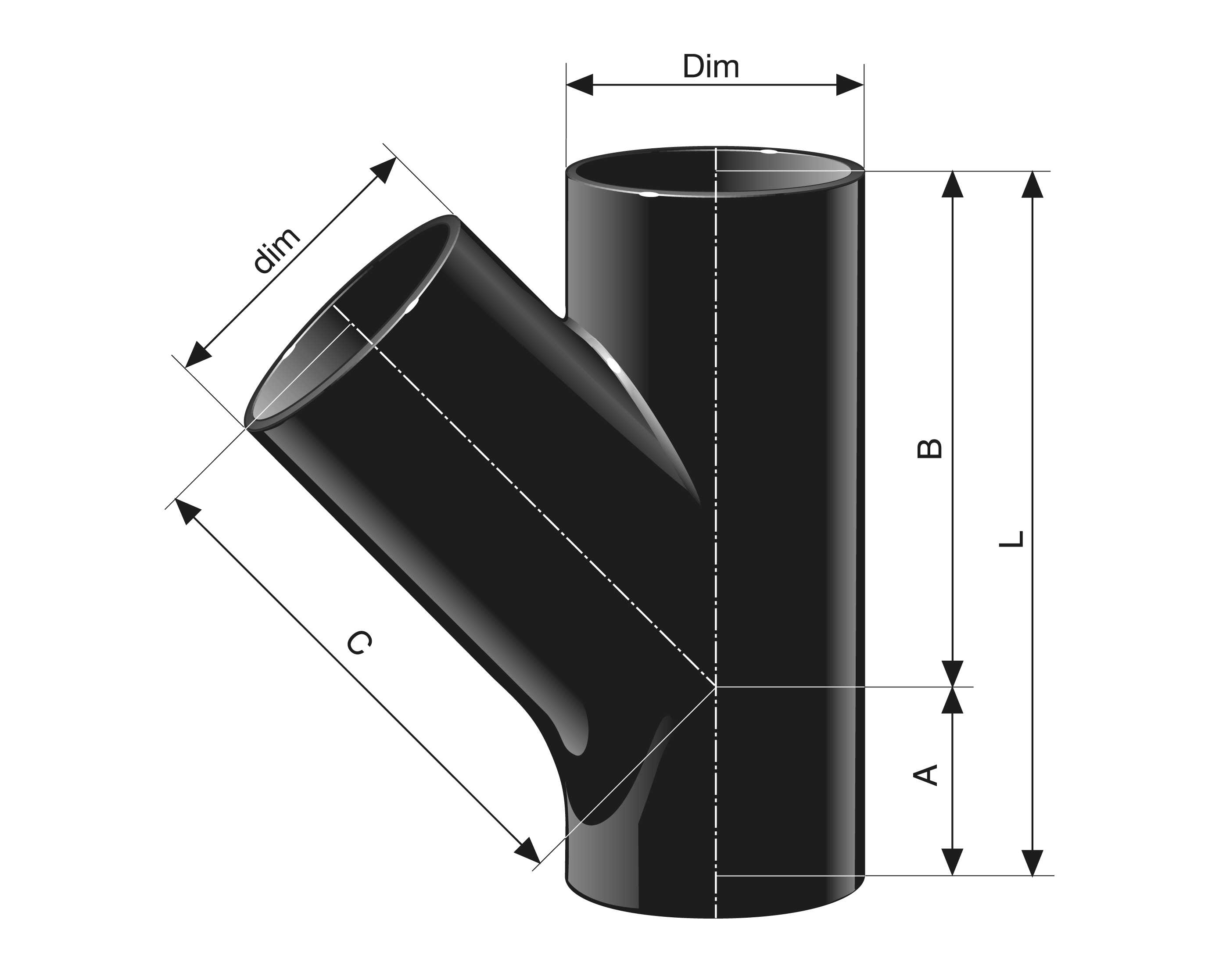

    A mm: 45,0
    B mm: 115
    C mm: 115,0
    L mm (längd): 160
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193426 MA Grenrör 45° DE75/DN50 DE75 50 EC003025 7331178110844 1,5
    MA Grenrör 45° DE75/DN50 1193426
    Dim: DE75
    dim: 50
    A mm: 40,0
    B mm: 130
    C mm: 130,0
    L mm (längd): 170
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193427 MA Grenrör 45° DE75 DE75 75 EC003025 7331178110875 1,9
    MA Grenrör 45° DE75 1193427
    Dim: DE75
    dim: 75
    A mm: 55,0
    B mm: 145
    C mm: 145,0
    L mm (längd): 200
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193466 MA Grenrör 45° DN100/DN50 DN100 50 EC003025 7331178110905 2,4
    MA Grenrör 45° DN100/DN50 1193466
    Dim: DN100
    dim: 50
    A mm: 30,0
    B mm: 150
    C mm: 150,0
    L mm (längd): 180
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193467 MA Grenrör 45° DN100/DE75 DN100 75 EC003025 7331178110929 3,2
    MA Grenrör 45° DN100/DE75 1193467
    Dim: DN100
    dim: 75
    A mm: 45,0
    B mm: 170
    C mm: 170,0
    L mm (längd): 215
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193441 MA Grenrör 45° DN100 DN100 100 EC003025 7331178110950 4,2
    MA Grenrör 45° DN100 1193441
    Dim: DN100
    dim: 100
    A mm: 70,0
    B mm: 190
    C mm: 190,0
    L mm (längd): 275
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193482 MA Grenrör 45° DN150/DN100 DN150 100 EC003025 7331178111018 6,7
    MA Grenrör 45° DN150/DN100 1193482
    Dim: DN150
    dim: 100
    A mm: 55,0
    B mm: 225
    C mm: 225,0
    L mm (längd): 280
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193474 MA Grenrör 45° DN150 DN150 150 EC003025 7331178111049 9,8
    MA Grenrör 45° DN150 1193474
    Dim: DN150
    dim: 150
    A mm: 90,0
    B mm: 265
    C mm: 265,0
    L mm (längd): 355
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193490 MA Grenrör 45° DN200/DN100 DN200 100 EC003025 7331178111056 9,8
    MA Grenrör 45° DN200/DN100 1193490
    Dim: DN200
    dim: 100
    A mm: 40,0
    B mm: 260
    C mm: 260,0
    L mm (längd): 300
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193491 MA Grenrör DN200/DN150 DN200 150 EC003025 7331178111070 13,3
    MA Grenrör DN200/DN150 1193491
    Dim: DN200
    dim: 150
    A mm: 75,0
    B mm: 300
    C mm: 300,0
    L mm (längd): 375
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193492 MA Grenrör 45° DN200 DN200 200 EC003025 7331178111087 17,3
    MA Grenrör 45° DN200 1193492
    Dim: DN200
    dim: 200
    A mm: 115,0
    B mm: 340
    C mm: 340,0
    L mm (längd): 455
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193500 MA Grenrör 45° DN250/DN150 DN250 150 EC003025 7331178111117 20,2
    MA Grenrör 45° DN250/DN150 1193500
    Dim: DN250
    dim: 150
    A mm: 59,0
    B mm: 350
    C mm: 350,0
    L mm (längd): 405
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193501 MA Grenrör 45° DN250/DN200 DN250 200 EC003025 7331178111124 27,8
    MA Grenrör 45° DN250/DN200 1193501
    Dim: DN250
    dim: 200
    A mm: 90,0
    B mm: 360
    C mm: 380,0
    L mm (längd): 470
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193505 MA Grenrör 45° DN250 DN250 250 EC003025 7331178114149 31,5
    MA Grenrör 45° DN250 1193505
    Dim: DN250
    dim: 250
    A mm: 130,0
    B mm: 430
    C mm: 430,0
    L mm (längd): 560
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193502 MA Grenrör 45° DN300/DN150 DN300 150 EC003025 7331178111155 26,9
    MA Grenrör 45° DN300/DN150 1193502
    Dim: DN300
    dim: 150
    A mm: 35,0
    B mm: 380
    C mm: 380,0
    L mm (längd): 415
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193503 MA Grenrör 45° DN300/DN200 DN300 200 EC003025 7331178111162 34
    MA Grenrör 45° DN300/DN200 1193503
    Dim: DN300
    dim: 200
    A mm: 70,0
    B mm: 415
    C mm: 440,0
    L mm (längd): 485
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193504 MA Grenrör 45° DN300/250 DN300 250 EC003025 7331178111179 42,1
    MA Grenrör 45° DN300/250 1193504
    Dim: DN300
    dim: 250
    A mm: 115,0
    B mm: 456
    C mm: 456,0
    L mm (längd): 580
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått
    Art.nr. RSK Produktnamn Dim dim ETIM-klass EAN Vikt kg/st
    1193506 MA Grenrör 45° DN300 DN300 300 EC003025 7331178114156 50,1
    MA Grenrör 45° DN300 1193506
    Dim: DN300
    dim: 300
    A mm: 155,0
    B mm: 505
    C mm: 505,0
    L mm (längd): 660
    Antal anslutningar: 3
    Vinkel (grader): 45
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    MA Grenrör | Rördel i MA-SYSTEM®
    Se mått

    Bedömningar

    BVB logo
    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    pdf.preview Produktkatalog MA

    Produktkatalog MA

    pdf.preview Byggvarudeklaration MA

    Byggvarudeklaration MA

    pdf.preview EPD för MA och MA plus

    EPD för MA och MA plus

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70

    08-705 86 51

    ,

    0709 52 90 70

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78

    035-17 22 38

    ,

    0706-59 33 78

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig
    Magnus Stierna
    Orderkoordinator
    035-17 21 40

    035-17 21 40

    fornamn.efternamn@gustavsberg-ror.se

    Skicka ett mail till mig

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    Finns MA-SYSTEM® med i MagiCAD?

    Ja, MA-SYSTEM® med systemets ingående komponenter finns som BIM-objekt i MagiCAD för Revit, samt som epj-template för AutoCAD.

    Sök efter Gustavsberg Rörsystem och få tillgång till våra produkter i MagiCAD HÄR.

    Vilken brandklassning har MA-SYSTEM®?

    MA-SYSTEM® är testat och godkänt i sin helhet och har blvit klassificerat A2 s1 d0, vilket är en stark klassning för produktens brandtekniska beteende.

    A2: Obrännbart material
    s1: Byggnadsdelen får avge mycket begränsad mängd med brandgaser
    d0: brinnande droppar eller partiklar får inte avges från byggnadsdelen

    Var kan jag få tag på MA-SYSTEM®?

    MA-SYSTEM® finns lagerfört på i princip alla större grossistlager i Sverige. Vi har även vårt centrallager i Halmstad, vilket gör att vi snabbt och enkelt kan distribuera ut produkter som efterfrågas. Vi har även försäljning i Norge och Danmark.

    Hur tjock är ytbeläggningen på MA-RÖR® och MA Rördelar?

    Rör och rördelar är belagda med epoxi och uppfyller med goda marginaler kraven enligt tillverkningsstandarden EN877. Nedan anges epoxibeläggningens minimumtjocklek.


    Rör
    Utvändigt: 40 µm
    Invändigt: 120 µm

    Rördelar
    Utvändigt: 120 µm
    Invändigt: 120 µm

    Hur ska klamring av rörledningen utföras?

    Klamring av MA-SYSTEM® skall utföras så att rörskarven ej utsätts för sådana böj-påkänningar att läckage kan uppstå. Ledning utan rördelar klamras med max 2000 mm mellan klamringarna. Avståndet mellan klammer och koppling får vara max 750 mm. Stående ledning klamras med max 2000 mm mellan klamringarna eller max 2000 mm från ingjutning i bjälklag.

    Hur monteras MA-SYSTEM®?

    Rör och rördelar sammanfogas enkelt med mekanisk koppling (ULTRAJET®- eller JET®-koppling) och skruvas åt med skruvdragare.

    Se våra monteringfilmer:

    •  JET®ETT-koppling

    •  ULTRAJET®-koppling

    •  JET®B-koppling

    •  JET®ELECTRIC-koppling

    •  JET®REDUX-koppling

    •  ULTRAJET®/JET® G-A BOJA



    Är alla produkter i MA-SYSTEM® godkända av Säker Vatten?

    Alla monteringsanvisningarna i MA-SYSTEM® är godkända av Branschregler Säker Vatteninstallation.
